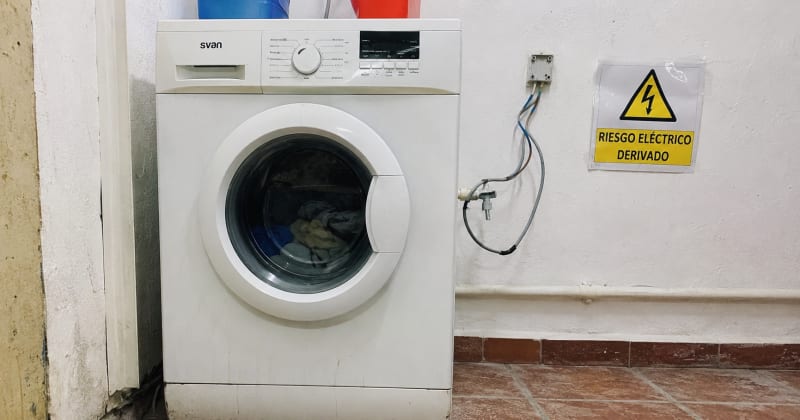

Lavadora da Calambre: Protocolo de Seguridad y Diagnóstico

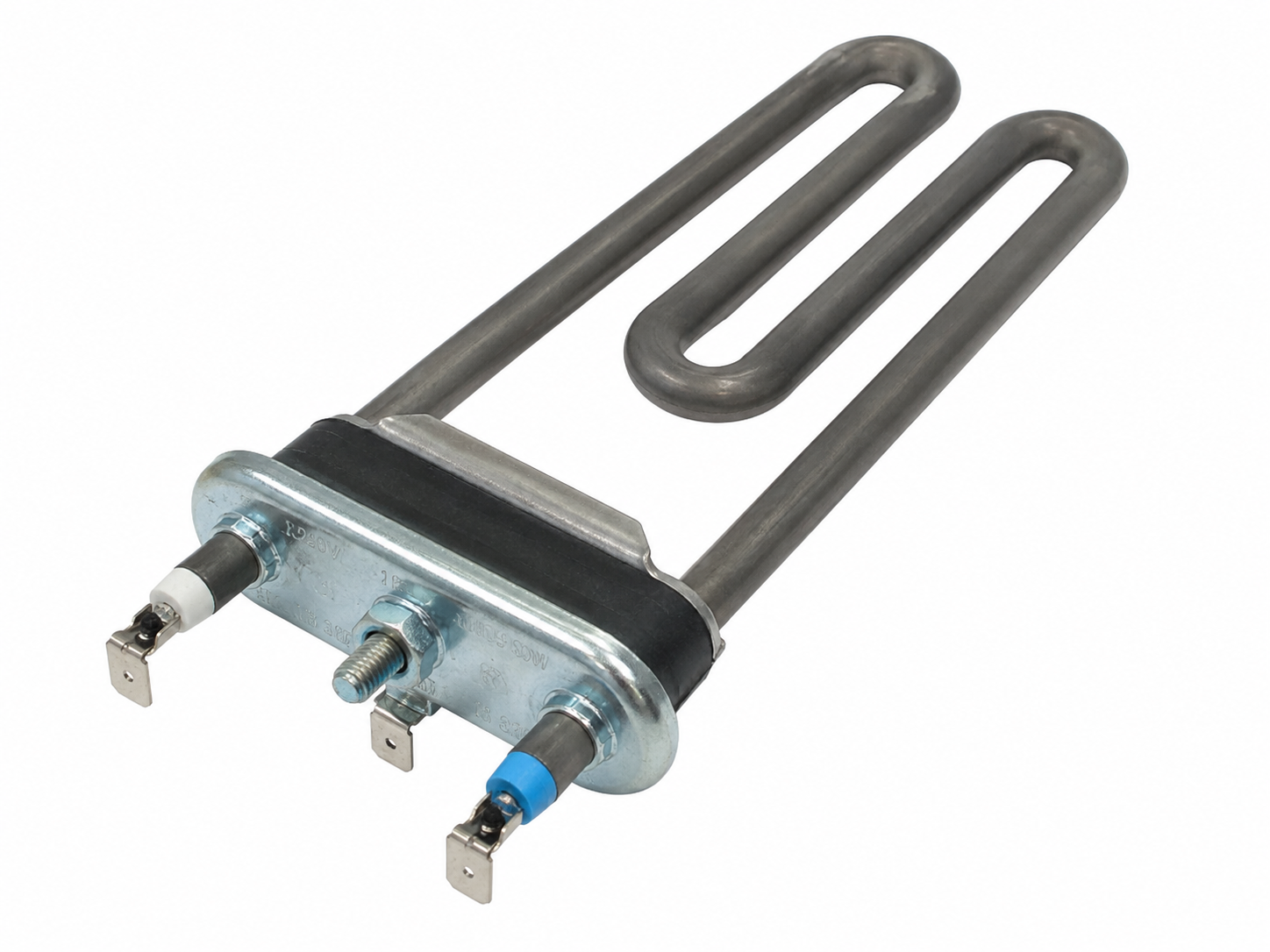

La resistencia calefactora y el motor de la lavadora operan a 230 V ac en un entorno con agua. Su aislamiento eléctrico está diseñado para mantener estos circuitos completamente separados del chasis metálico del aparato. Con el paso de los años, el aislamiento de la resistencia puede degradarse por ciclos térmicos repetidos, depósitos de cal o golpes mecánicos: la corriente encuentra un camino conductor hacia el chasis y, desde allí, hacia cualquier persona que toque el aparato. El diferencial debería detectarlo y saltar, pero si la toma a tierra es deficiente (Causa 3), la corriente pasa por la persona antes de que el diferencial actúe.

1. No toques la lavadora ni el agua del suelo si hay humedad cerca del aparato.
2. Desconecta desde el cuadro eléctrico bajando el magnetotérmico o diferencial del circuito de la lavadora.
3. Un técnico medirá la resistencia de aislamiento entre los bornes de la resistencia y el chasis con un megóhmetro: un valor inferior a 1 MΩ confirma el fallo.
4. Si el fallo es la resistencia, se sustituye la resistencia y el sello de estanqueidad. Si el fallo es el motor, requiere sustitución del motor o del estátor.

El cable de alimentación de la lavadora soporta corrientes de 8–13 A durante miles de horas. Un aplastamiento por el zócalo de la lavadora, un doblez repetido en el mismo punto, o mordiscos de roedores pueden dañar el aislamiento de los conductores internos. Si el conductor de fase queda en contacto con la vaina externa del cable o con el chasis de la lavadora, produce descarga al tocar cualquier parte metálica del aparato. Es la causa más visible porque el daño suele ser inspeccionable sin desmontaje.

1. Con el aparato desconectado del cuadro, inspecciona visualmente todo el recorrido del cable desde la lavadora hasta el enchufe: ¿hay aplastamientos, doblez agudo, zonas con el aislamiento agrietado o pelado?
2. Presta especial atención al punto donde el cable entra en la lavadora (el prensaestopas) y al último tramo cerca del enchufe.
3. Si detectas daño visible en el cable, no lo repares con cinta aislante: sustituye el cable completo por uno homologado del mismo sección y longitud.
4. La sustitución del cable de alimentación requiere acceder al interior de la lavadora para desconectar el terminal de entrada. Debe hacerla un técnico cualificado.

La toma a tierra es la primera línea de defensa contra las descargas eléctricas: si cualquier componente interno entra en contacto con el chasis metálico de la lavadora, la corriente fluye instantáneamente por el conductor de tierra hacia la instalación y el diferencial diferencial salta en milisegundos antes de que pueda causar daño. Cuando la instalación eléctrica no tiene tierra (viviendas antiguas con enchufe de dos clavijas) o la tierra está interrumpida (conector de tierra roto, enchufe deteriorado), la corriente de fuga busca otro camino: la persona que toca el aparato. El protocolo de diagnóstico es idéntico al que se aplica cuando el aire acondicionado no enciende por problemas de toma de tierra: en ambos electrodomésticos de alta potencia, la tierra efectiva es el componente de seguridad crítico.

1. Comprueba si el enchufe de la lavadora tiene tres clavijas (L, N, tierra). Si solo tiene dos, la instalación no tiene tierra: llama a un electricista.
2. Con un comprobador de enchufes (5–10 €, disponible en ferreterías), verifica que el enchufe donde está conectada la lavadora tiene tierra correctamente conectada.
3. Comprueba que el cable de tierra de la lavadora (conductor amarillo-verde) está conectado al borne de tierra del enchufe y al chasis interior de la lavadora.
4. Si la instalación no tiene tierra, un electricista debe instalarla antes de volver a usar cualquier electrodoméstico de alto consumo.

Una fuga interna de agua —por un sello de la bomba deteriorado, una manguera fisurada, o un rebosamiento del cajón del detergente— puede depositar agua sobre la tarjeta electrónica, el motor o los bornes de conexión de la resistencia. El agua con cal o detergente disuelto es conductora eléctrica: crea un camino de baja resistencia entre los circuitos bajo tensión y el chasis metálico del aparato. Esta causa suele aparecer de forma súbita: la lavadora funcionaba bien y de repente, después de un ciclo en el que hubo una pequeña fuga, produce descarga.

1. Apaga desde el cuadro eléctrico y no vuelvas a encender bajo ningún concepto hasta que el interior esté completamente seco.
2. Inclina suavemente la lavadora hacia adelante para drenar el agua que pueda haber en el fondo del chasis (con el aparato desconectado).
3. Si la fuga fue pequeña, en algunos casos el aparato puede recuperarse tras 48–72 horas de secado en ambiente seco. Sin embargo, la valoración de seguridad debe hacerla un técnico antes de reconectar.
4. El técnico identificará el punto de la fuga, lo reparará y medirá el aislamiento de todos los componentes eléctricos antes de devolver el aparato al servicio.

El interruptor diferencial es el dispositivo del cuadro eléctrico que detecta las corrientes de fuga (las que provocan calambre) y corta el circuito en 30 ms o menos. Si el diferencial tiene más de 20 años o ha sufrido operaciones repetidas, puede haberse degradado y no actuar correctamente ante una corriente de fuga real. El resultado es que la lavadora produce descarga pero el diferencial no salta. Este fallo es especialmente peligroso porque elimina la última línea de defensa del sistema eléctrico de la vivienda.

1. Pulsa el botón de TEST del diferencial (el botón pequeño marcado T en el frontal). El diferencial debe saltar inmediatamente. Si no lo hace, está defectuoso.
2. Un electricista verificará la sensibilidad del diferencial con un instrumento de comprobación de diferenciales: debe actuar a 30 mA máximo para instalaciones domésticas.
3. Un diferencial defectuoso debe sustituirse inmediatamente, independientemente del estado de la lavadora.
4. Comprueba también si el diferencial tiene la sensibilidad correcta: los aparatos con agua requieren un diferencial de 30 mA de sensibilidad alta (tipo A o tipo AC).
